ATMI est le fabricant spécialiste de la mesure de niveau à flotteur à l’aide de capteurs de type poire de niveau pour liquides et solides.
Vous êtes à la recherche d'un contacteur à flotteur de niveau pour liquides ou un interrupteur de niveau à flotteur pour l'automatisme de pompes de toutes puissances, d'un régulateur de niveau pour cuves domestiques et grandes stations de relevage, un détecteur de niveau pour liquides contenus dans des cuves industrielles à passages étroits, ou bien un détecteur de niveau pour solides de silos de stockage comme les céréales, les grains et les produits pulvérulents…vous êtes au bon endroit !
Que vous soyez fabricant ou distributeur de pompes, spécialiste dans les silos, installateur/intégrateur, technicien, chef de projet, ou bien un utilisateur final, vous trouverez chez ATMI le contacteur de niveau qu'il vous faut. Entreprise française réactive et innovante, ATMI s'affirme, depuis 40 ans, comme étant spécialiste et premier constructeur mondial de contacteurs de niveau à flotteur capable de répondre à toutes les exigences en régulation et détection de niveau dans toutes sortes de mélanges liquides et solides avec 20 sortes d'appareils «haut de gamme» et 50 versions différentes.
Les flotteurs à poires de niveau développés par ATMI sont utilisés dans les applications les plus diverses. Flotteurs capteurs de niveau adaptés pour eaux claires, chargées, usées, pour les mélanges liquides agressifs (solvants, hydrocarbures, acides, bases, etc.). Pour l'eau potable destinée à la consommation humaine, les flotteurs à niveau certifiés ACS, ainsi que des détecteurs de niveau certifiés ATEX pour les zones explosibles classées 0,1,2 pour les gaz et 20,21,22 pour les poussières.
Comment fonctionne un flotteur de pompe de relevage ?
Régulation du niveau d’eaux usées
Un flotteur à poire de niveau de pompe de relevage est un dispositif qui permet de contrôler automatiquement le fonctionnement d'une pompe de relevage utilisée pour l’évacuation des eaux usées chargées ou agitées.
ATMI leader français de la régulation de niveau par flotteur propose des solutions de flotteur à poire de niveau de pompe de relevage d'eau d'une fosse septique, d'un puisard, d'une cave inondée, ou de tout autre lieu susceptible de se remplir d'eau. Un ou plusieurs flotteurs installés au niveau de la pompe de relevage vont réguler le niveau d'eau dans la cuve via une armoire électrique. Lorsque le flotteur à poire de niveau bascule, la (ou les) pompe(s) de relevage se met en route pour extraire les eaux. Voici les différentes étapes de fonctionnement d’un flotteur à poire de niveau de pompe de relevage :
Détection du niveau d'eau
Le flotteur de pompe de relevage est conçu pour flotter à la surface de l'eau. Il est attaché à la pompe par un câble ou une tige. Lorsque le niveau d'eau monte dans la fosse ou le puisard, le flotteur monte également.
Activation de la pompe de relevage
Lorsque le flotteur à poire de niveau atteint un certain niveau prédéfini (le niveau de mise en marche), il active un interrupteur qui met la pompe de relevage en marche. Cette activation peut se faire par un mécanisme interne au flotteur qui ferme un circuit électrique, envoyant ainsi du courant à la pompe pour qu'elle commence à fonctionner.
Pompage de l'eau
Une fois activée, la pompe de relevage commence à évacuer l'eau hors de la zone inondée vers un endroit où l'eau peut être éliminée de manière sûre, comme un système d'égout ou un cours d'eau.
Désactivation de la pompe de relevage
Lorsque le niveau d'eau baisse suffisamment et atteint un niveau prédéterminé (le niveau d'arrêt), le flotteur à poire de niveau descend également. Une fois qu'il atteint ce niveau bas, il désactive l'interrupteur, ce qui coupe l'alimentation électrique de la pompe et arrête le pompage de l'eau.
Cycle répétitif
Ce processus se répète chaque fois que le niveau d'eau monte jusqu'au niveau de mise en marche du flotteur. Cela permet un fonctionnement automatique de la pompe de relevage sans intervention manuelle, ce qui est particulièrement utile dans des situations où le niveau d'eau peut varier fréquemment.
Les flotteurs de pompe de relevage sont disponibles en plusieurs types, notamment des flotteurs à bille, des flotteurs verticaux, et des flotteurs électroniques, chacun ayant ses propres avantages et applications spécifiques. La sélection du type de flotteur dépend de l'application spécifique, du type de liquide à pomper, et des exigences de l'installation.
Découvrez les flotteurs ATMI pour pompe de relevage
Dans sa large gamme de flotteur à poire de niveau, ATMI propose deux flotteurs spécifiquement adaptés aux pompes de relevage.
Flotteur de pompe de relevage pour eaux usées chargées
Le flotteur à poire de niveau AQUA XL est un régulateur de niveau auto lesté pour eaux usées chargées. Ce régulateur de niveau à poire de niveau auto-lesté avec lest intérieur, est d'une extrême robustesse. Ainsi, grâce à son poids (775g) et son volume la poire de niveau est parfaitement adaptée pour la mise en marche et/ou l'arrêt de plusieurs pompes dans des stations de relevage d'eaux usées et d'égouts, où il peut parfois se former d'épaisses couches de graisse en surface.
Flotteur de pompe de relevage pour eaux usées agitées
Le flotteur à poire de niveau BIP STOP est un interrupteur de niveau pour la détection de niveau d'eaux usées agitées. Cet interrupteur de niveau à flotteur de type « Tout ou Rien », permet l'automatisation des petites pompes de relevage soit en direct (jusqu'à 1.5 CV) grâce à son microrupteur de 20 A (400V) ou en illimité à travers un relais. Grâce à son grand angle différentiel de 110º, l'interrupteur de niveau BIP STOP permet d'établir un contact de niveau sans à-coups sur les moteurs de pompes et sur les dispositifs électriques dans des liquides très agités. Aussi, il permet de détecter à la fois le niveau haut et le niveau bas dans une même cuve dont l'hystérésis n'excède pas les 1,5 m.
Les applications des poires de niveau pour liquides sont multiples. Pour chacun de vos besoins, ATMI a développé des poires de niveau à flotteurs spécifiques :
- Poire de niveau pour eau potable : Flotteurs de niveau certifiés ACS destinés à tous processus, du captage au traitement en passant par le stockage. Flotteurs adaptés à la détection de niveau dans les châteaux d'eau potable. Régulation de niveau dans réservoir et bassin de stockage d'eau potable. Automatisation de pompes pour l'eau potable dans les stations de pompage.
- Poire de niveau pour eau propre, eau claire : Poires de niveau destinées à la régulation et la détection dans les bassins, citernes souples de stockage d'eau propre. Flotteurs adaptés pour la détection de niveau d'eau propre dans une cuve en béton et dans les réserves incendie. Flotteurs adaptés pour la détection de niveau d'eau propre dans une citerne souple. Détection de niveau des eaux pluviales dans une cuve de rétention.
- Poire de niveau pour eaux usées et eaux chargées : Flotteurs à poire pour la régulation et la détection de niveau adaptés aux eaux usées et eaux chargées. Régulation du niveau d'eau en amont et/ou en aval d'un dégrillage. Arrêt et/ou démarrage de pompes utilisées pour la régulation des eaux chargées. Régulation de niveau des eaux usées dans un poste de relevage pour l'assainissement individuel. Détection de niveau trop plein dans une fosse septique pour l'optimisation des vidanges. Détection de niveau dans un réservoir de recyclage d'eaux industrielles.
- Poire de niveau pour liquides alimentaires : Contacteurs de niveau adaptés aux exigences d'hygiène de fabrication et de stockage des liquides alimentaires. Détection de niveau dans les cuves de bières, de cuves de vins, et de cuves de stockage des huiles alimentaires.
- Poire de niveau pour liquides chimiques agressifs : Poires de niveau adaptées pour les hydrocarbures, installations médicales, cosmétiques et chimiques. Détection de niveau dans une cuve de solvant, d'acide sulfurique, d'éther diéthylique, d'ammoniaque, de toluène, d'acide chlorhydrique, de chlore, d'acétone.
- Poire de niveau pour liquides haute température : Flotteurs de liquides où le changement de température durcit les câbles, les rendant fragiles et non-flexibles. Régulation du niveau dans un condensateur de chauffage. Régulation du niveau dans un réservoir de liquides chauds.
- Poire de niveau d'environnement explosif (ATmosphères EXplosives) : Régulateurs de niveau certifés ATEX pour les zones à risques explosifs. Détection de niveau d'hydrocarbures dans une cuve de stockage.
Les applications des détecteurs de niveau pour solides sont un des autres volets des solutions de mesure de niveau proposées par ATMI :
- Détecteur de niveau de silos de stockage : ATMI propose des détecteurs de niveau pour l'arrêt de remplissage de silos.
- Détecteur de niveau dans les mines et carrières d'extraction : Nos instruments robustes sont utilisés dans le monde entier,dans l'industrie minière et des carrières.
- Détecteur de niveau de matériaux de construction : Détecteurs de niveau robustes idéaux dans le secteur des matériaux de construction.
- Détecteur de niveau en agroalimentaire : Contacteurs de niveau adaptés aux exigences d'hygiène dans le stockage stockage de céréales, farine ...
- Détecteur de niveau en zones ATEX (ATmosphères EXplosives) : Détection de niveau de solides dans les zones à risques explosifs classées 0,1,2 (Gaz) et 20, 21, 22 (Poussières).
Les régulateurs de niveau lestés sur câble pour liquides proposés par ATMI, sont des flotteurs à poire de niveau omnidirectionnels basculant sous la poussée des liquides, fermant ou ouvrant ainsi un circuit relié à une armoire de commande. Il suffit de placer les flotteurs aux niveaux haut et bas désirés, sans limitation de différentiel de niveau, pour obtenir une régulation de pompes par exemple. Un troisième flotteur de niveau placé encore plus haut permet de connecter une alarme sonore ou lumineuse, indispensable en cas de débordement. Pour une deuxième pompe, un autre flotteur au niveau souhaité provoquera son démarrage, l'appareil du bas est commun à toutes les pompes.

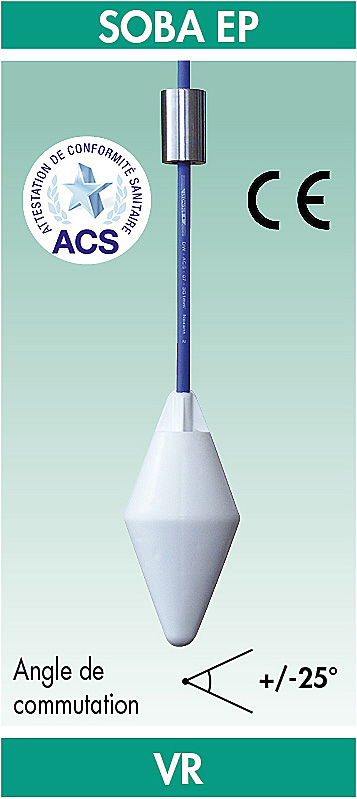

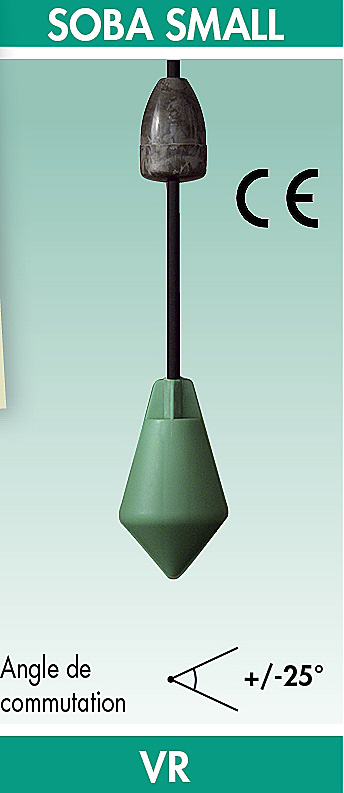

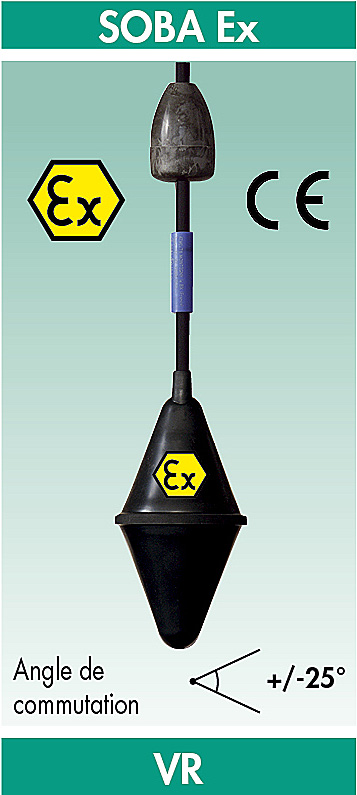

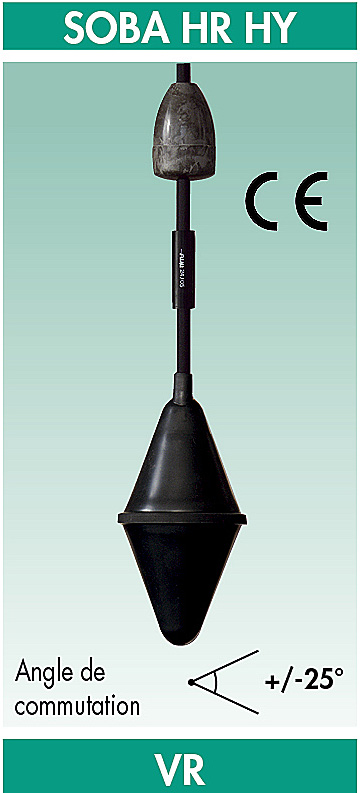

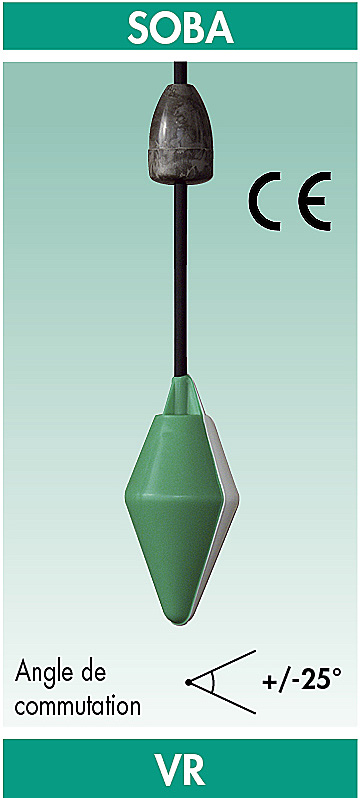

Le régulateur de niveau SOBA S SPEED est idéal pour la régulation de niveau d'eaux usées et chargées dans des petites cuves. Le régulateur de niveau SOBA SMALL est idéal pour la régulation de niveau d'eau propre, eaux usées dans des petites cuves. Le régulateur de niveau SOBA d'adapte à la régulation de niveau d'eau propre, eaux usées. Le régulateur de niveau SOBA HR HY est parfait pour la régulation de niveau de liquides chimiques agressifs, hydrocarbures. SOBA EP le régulateur de niveau certifié ACS permet la régulation de niveau d'eau potable à consommation humaine. SOBA EX le régulateur de niveau certifié ATEX pour la régulation de niveau dans des zones à risques explosifs classées 0, 1, 2 (gaz) et 20, 21, 22 (poussière).
Bien que les différents régulateurs de niveau lestés sur câbles soient les plus appréciés et les plus vendus, ATMI propose aussi des régulateurs de niveau auto-lestés, les poires de niveau AQUA XL, AQUA MEDIUM et AQUA MEDIUM EP, qui sont aussi des régulateurs de niveau auto-lestés. Ces flotteurs de niveau sont destinés à la régulation des mélanges liquides non agressifs, de densité allant de 0,95 à 1,05 et sont souvent utilisés dans les eaux d’égouts et diverses eaux chargées des stations de relevage. Du fait de leur poids important, les régulateurs de niveau auto-lestés offrent plus de facilité pour traverser les couches de graisse parfois rencontrées dans les stations de pompage.
C'est le système de régulation de niveau le plus simple, le plus économique et le plus répandu. Grâce à la très importante gamme de régulateurs de niveau ATMI pour liquides, vous trouverez chez nous le flotteur à poire de niveau le plus adapté à vos pompes de relevage et autres. Plusieurs types de lests, relais de sécurité intrinsèque et attache-câbles sont proposés en option. Pour plus de renseignements, consultez notre rubrique Accessoires.
Parmi les détecteurs de niveau à flotteurs, ATMI à développé une gamme de poires de niveau adaptés aux solides. SOLIBA est un détecteur de niveau pour l'arrêt de remplissage de silos à grains, céréales. SOLIBA EX P est un détecteur de niveau certifié ATEX pour l'arrêt de remplissage de silos à grains, céréales situés en zones à risques explosifs classées 20, 21, 22 (poussières). SOLIBA EX GP est une détecteur certifié ATEX pour arrêt de remplissage de silos à grains, céréales situés en zones à risques explosifs classées 0, 1, 2 (gaz) et 20, 21, 22 (poussières).
GAMME SOLIBA permet l'arrêt de remplissage de silos par détecteurs ATMI. La technologie de l'arrêt de remplissage de silos par détecteurs de niveau à fonctionnement mécanique constitue un système très simple, fiable et particulièrement économique pour la détection de niveau de multiples solides et pulvérulents tels que les grains, les céréales, les aliments pour animaux, les poudres ainsi que divers produits en vrac (granulés, pierres, minéraux, sciures, copeaux, etc). Sur ce principe, ATMI a développé sa gamme de détecteurs de niveau SOLIBA en versions standard et certifiées ATEX. Il suffit de suspendre le détecteur de niveau SOLIBA en position verticale pour obtenir le contact lorsque la poussée des grains provoque sur l'appareil une inclinaison d'environ 10º par rapport à la verticale. L'appareil retrouve sa position verticale lors de la disparition des produits. A noter que le détecteur de niveau SOLIBA doit être installé à l'opposé de l'arrivée du produit, et à une certaine distance de la paroi, afin d'assurer un débattement optimal. ATTENTION ! Le remplissage manuel des silos risque de provoquer un dysfonctionnement du capteur Le fonctionnement s'effectue donc en deux étapes : (1) Quand le silo se remplit, le détecteur de niveau est suspendu à la verticale (2) Lorsque le niveau haut est atteint, le détecteur de niveau s'incline et arrête le remplissage du silo.
